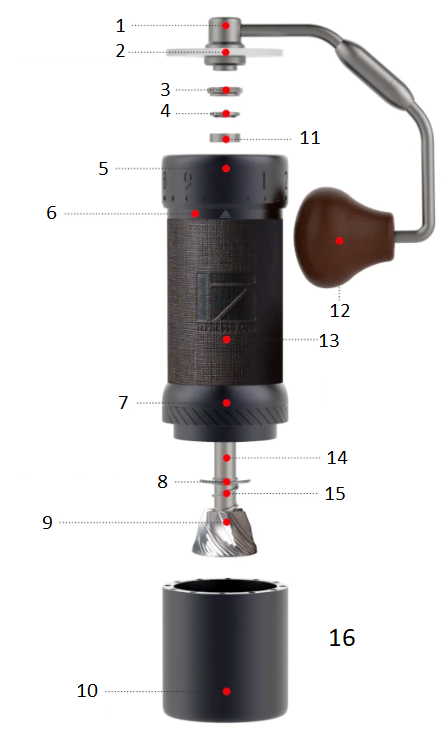

Rozšírené zobrazenie

Kľuka Kryt Vrúbkovaná matica s palcom Horné ložiskové viečko Nastavovací krúžok Telo Jednotka s otrepávacími krúžkami Spodný kryt ložiska Burr Magnetický záchytný pohár Horné ložisko Kľuka Priľnavosť Farba produktu sa môže mierne líšiť v dôsledku rôzne verzie. Centrálny hriadeľ Jar Kapacita mletého mäsa: 40 g (V závislosti od druhu fazule)

Pokyny pre používateľa

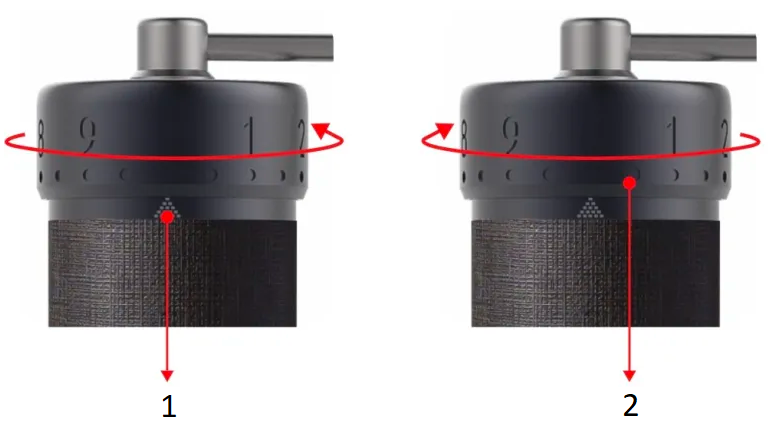

1. Značka stupnice
2. Nastavovací krúžok

Nastavenie mletia

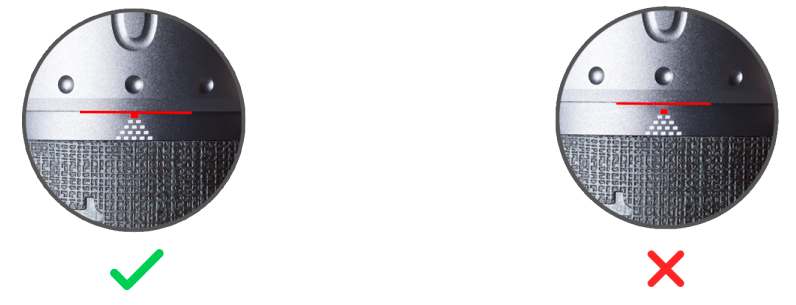

1. Mlynček je pripravený na použitie hneď po vybalení z krabice. Otočte nastavovací krúžok proti smeru hodinových ručičiek až do bodu, kde začína cítiť odpor a kľuka sa nemôže voľne otáčať. Číslo 0 bude zarovnané so značkou na stupnici a spodný okraj nastavovacieho krúžku sa bude dotýkať prvej úrovne značky na stupnici.
2. Značka stupnice v tvare pyramídy sa skladá z viacerých štvorcov, ktoré označujú počet otáčok, a zmenšuje sa pri nastavovaní hrubších nastavení.
3. Celkovo je päť otáčok. 100 kliknutí v jednej otáčke a každé kliknutie posunie frézu o 0,008 mm/8 mikrónov.
4. Pozrite si tabuľku s referenčnými nastaveniami mletia nižšie a otočte nastavovací krúžok v smere hodinových ručičiek, aby ste ho nastavili.
5. Pre lepšie uchopenie pripevnite k brúske gumičku.
6. Vložte kávové zrná do zásobníka a otočte rukoväťou v smere hodinových ručičiek, aby ste spustili mletie.
7. Po demontáži a opätovnej montáži mlynčeka postupujte podľa pokynov na kalibráciu mlynčeka.

Demontáž

Upozornenie: Neuvoľňujte jednotku s mlecím krúžkom pred krokom 3.

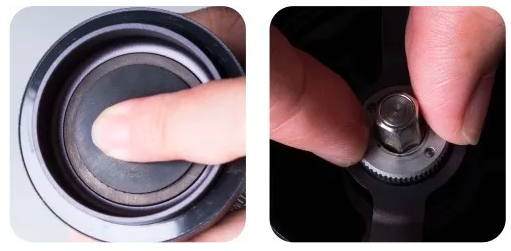

Otočte nastavovací krúžok v smere hodinových ručičiek približne o dve otáčky a odstráňte vrúbkovanú krídlovú maticu proti smeru hodinových ručičiek a zároveň stlačte mlecí nástroj.

Odstráňte horný kryt ložiska a horné ložisko.

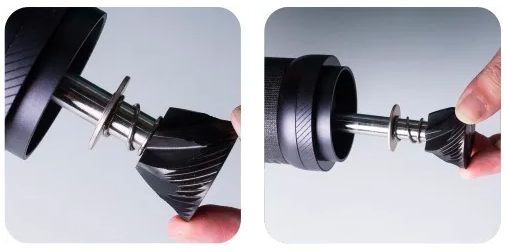

Odstráňte otrepávač a centrálny hriadeľ, pružinu a spodný kryt ložiska.

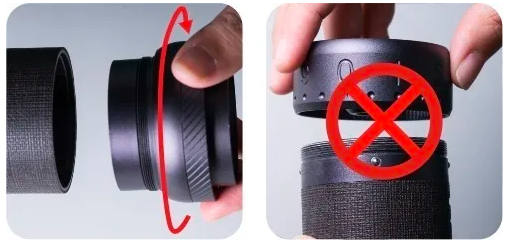

Otočte jednotku s mlecím krúžkom dopredu (s opačným závitom). Demontáž nastavovacieho krúžku sa nenavrhuje. Mlynček nečistite vodou. Odporúča sa čistenie kefou a fúkačom.

Montáž a kalibrácia

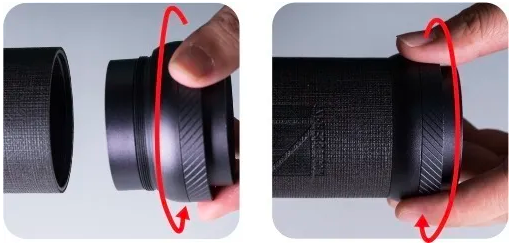

Otočte jednotku s brusným krúžkom dozadu (obratné závity) do najtesnejšej polohy.

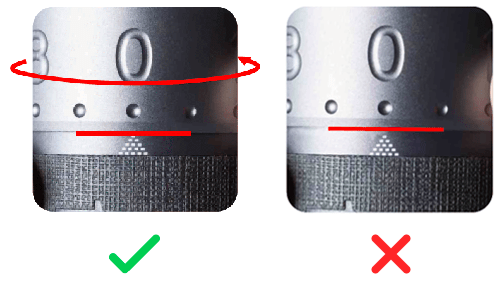

Zarovnajte číslo 0 so značkou stupnice a spodnou časťou okraj nastavovacieho krúžku sa dotýka prvá úroveň značky stupnice.

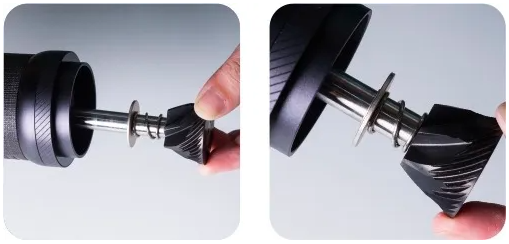

Vráťte komponenty späť na správne miesto postupnosť: spodný kryt ložiska (zvýšený hranou smerujúcou nahor), pružinu, hriadeľ a ostrie.

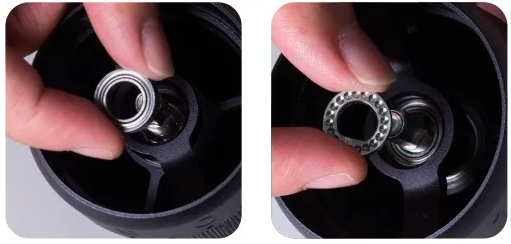

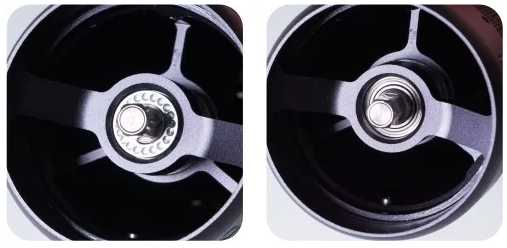

Nasaďte horné ložisko späť zhora. Pri stlačení mlecieho hrotu zospodu, Nasaďte späť horné ložiskové viečko. Strana s konkávne bodky smerujú nahor a v tvare U otvor správne zapadá do hriadeľa.

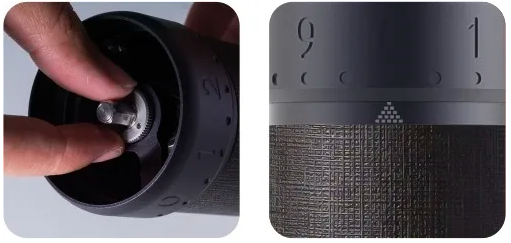

Utiahnite vrúbkovanú krídlovú maticu pre kalibráciu mlynček a zároveň stlačte mlecí kotúč zospodu. Poznámka: Celkovo sú to štyri a pol rotácie počítané od východiskového bodu. Východiskový bod môže sa môže líšiť v rozmedzí ±10 kliknutí v závislosti od sily utiahnutia maticu a číselník.

POZOR

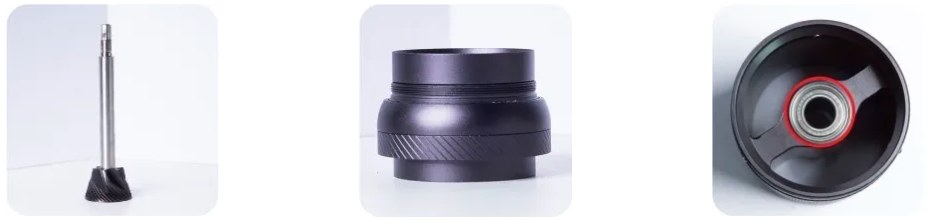

Nepokúšajte sa ďalej rozoberať ani odstraňovať nasledujúce komponenty:

1. Centrálny hriadeľ a otrepávač
2. Jednotka s orezávacím krúžkom
3. Ložiská

Skladacia rukoväť

Upozornenie: Rukoväť nebude krytá zárukou, ak sa ktorákoľvek jej časť rozoberie.

Ako skladať?

Držte kľukovú časť blízko dreveného gombík a zatlačte ho.

Otočte rukoväť v smere hodinových ručičiek úplne pre zloženie.

Ako sa rozvinúť?

Držte kľukovú časť blízko dreveného gombík a zatlačte ho.

Otočte rukoväťou proti smeru hodinových ručičiek úplne spôsob, ako sa rozvinúť.

Prevencia

• Mlynček nečistite a neumývajte vodou.
• Neutierajte mlynček inými rozpúšťadlami ako vodou a alkoholom.
• Pre predĺženie životnosti ho skladujte v suchom prostredí.
• Postupujte podľa pokynov na opätovnú montáž a uistite sa, že súčiastky sú umiestnené na správnych miestach.
• Z bezpečnostných dôvodov uchovávajte mlynček mimo dosahu detí.

Záruka a spôsob používania výrobku

Na produkty je poskytovaná štandardná zákonom určená záručná doba. Táto záruka je neprenosná a nie je možná kompenzácia vo finančnej hotovosti. Záruka sa nevzťahuje na produkty, ktoré boli použité inak, ako je určené v tomto návode na použitie.

Záruka sa rovnako nevzťahuje na:

• Poškodenie vyplývajúce z nevhodného používania, zanedbania starostlivosti alebo akéhokoľvek iného použitia na účely, ktoré nie sú uvedené v tejto príručke.
• Poškodenia vonkajšieho vzhľadu, poškodenia spôsobené koróziou alebo postupným opotrebením.

Akékoľvek zásahy alebo opravy nepovolanými osobami majú za následok zrušenie záruky produktu.
